This topic offers examples of configuring shared tenant resources.
One tenant, with the role=shared attribute, owns the resources and entities that can be shared across
all the other tenants, called non-Shared Tenant. The tenant service can have one Shared Tenant
that services all the shared resources. The Shared Tenant owns the physical ports, Layer 2 and
Layer 3 VNI number ranges, VLAN number ranges, and the VRF numbers. The Shared Tenant can
create the endpoints and the VRFs, but not the endpoint groups.
A non-Shared Tenant cannot use the ports that the Shared Tenant owns if the ports are already part of an endpoint. A non-Shared Tenant cannot create an endpoint using the ports that the Shared Tenant owns.

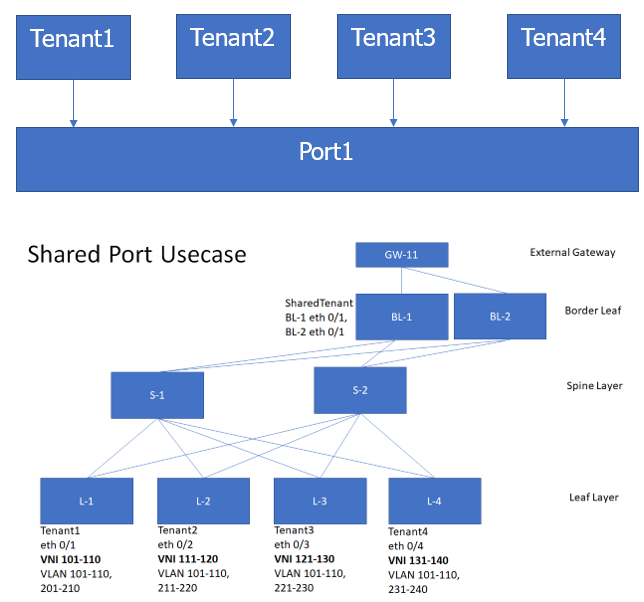

The following examples show the commands and syntax used to configure the Shared Port.
efa tenant create --name tenant1 --l2-vni-range 101-110 --vlan-range 101-110,201-210 --port L-1[0/1]
efa tenant create --name tenant2 --l2-vni-range 111-120 --vlan-range 101-110,211-220 --port L-2[0/2]
efa tenant create --name tenant3 --l2-vni-range 121-130 --vlan-range 101-110,221-230 --port L-3[0/3]
efa tenant create --name tenant4 --l2-vni-range 131-140 --vlan-range 101-110,231-240 --port L-4[0/4]
efa tenant create --name SharedTenant --port BL-1[0/1],BL-2[0/1] --type shared
efa tenant epg create --name ten1epg1 -–tenant tenant1 --port L-1[0/1] --switchport-mode trunk --ctag-range 101-110 --l2-vni 101:101 --l2-vni 102:102 --l2-vni 110:110
efa tenant epg create --name ten2epg1 -–tenant tenant2 --port L-2[0/2] --switchport-mode trunk --ctag-range 101-110 --l2-vni 101:111 --l2-vni 102:112 --l2-vni 110:120
efa tenant epg create --name ten3epg1 –-tenant tenant3 --port L-3[0/3] --switchport-mode trunk --ctag-range 101-110 --l2-vni 101:121 --l2-vni 102:122 --l2-vni 110:130
efa tenant epg create --name ten4epg1 --tenant tenant4 --port L-4[0/4] --switchport-mode trunk --ctag-range 101-110 --l2-vni 101:131 --l2-vni 102:132 --l2-vni 110:140
efa tenant epg create --name ten1epg2 -–tenant tenant1 -–port BL-1[0/1],BL-2[0/1] --switchport-mode trunk --ctag-range 201-210 --l2-vni 201:101 --l2-vni 202:102 --l2-vni 210:110
efa tenant epg create --name ten2epg2 -–tenant tenant2 -–port BL-1[0/1],BL-2[0/1] --switchport-mode trunk --ctag-range 211-220 --l2-vni 211:111 --l2-vni 212:112 --l2-vni 220:120
efa tenant epg create --name ten3epg2 –-tenant tenant3 -–port BL-1[0/1],BL-2[0/1] --switchport-mode trunk --ctag-range 221-230 --l2-vni 221:121 --l2-vni 212:122 --l2-vni 230:130
efa tenant epg create --name ten4epg2 –-tenant tenant4 -–port BL-1[0/1],BL-2[0/1] --switchport-mode trunk --ctag-range 231-240 --l2-vni 231:131 --l2-vni 212:132 --l2-vni 240:140
The following examples show the commands and syntax used to configure the Shared Endpoint.
efa tenant create --name SharedTenant --port BL-1[0/1],BL-2[0/1] -–l3-vni-range 1001-1010 –-vrf-count 10 --type shared efa tenant vrf create --name red --tenant SharedTenant
efa tenant epg create --name ten1epg1 --tenant tenant1 --port L-1[0/1] --switchport-mode trunk --ctag-range 101-102 --l2-vni 101:101 --l2-vni 102:102 --anycast-ip 101:10.10.10.1/24 --vrf red –-l3-vni 1001
efa tenant epg create --name ten2epg1 --tenant tenant2 --port L-2[0/2] --switchport-mode trunk --ctag-range 101-102 --l2-vni 101:111 --l2-vni 102:112 --anycast-ip 101:10.10.11.1/24 --vrf red -–l3-vni 1001
efa tenant epg create --name ten3epg1 --tenant tenant3 --port L-3[0/3] --switchport-mode trunk --ctag-range 101-102 --l2-vni 101:121 --l2-vni 102:122 --anycast-ip 101:10.10.12.1/24 --vrf red –-l3-vni 1001
efa tenant epg create --name ten1epg1 --tenant tenant4 --port L-4[0/4] --switchport-mode trunk --ctag-range 101-102 --l2-vni 101:131 --l2-vni 102:132 --anycast-ip 101:10.10.13.1/24 --vrf red -–l3-vni 1001
The following examples show the commands and syntax used to configure the Shared Endpoint.
efa tenant create --name tenant1 --l2-vni-range 1001-1010 --vlan-range 1001-1010 --port BL-1[0/11],BL-2[0/11] --l3-vni-range 10001-10010 --vrf-count 10
efa tenant create --name tenant2 --l2-vni-range 1101-1110 --vlan-range 1101-1110 --port BL-1[0/21],BL-2[0/21] --l3-vni-range 20001-20010 --vrf-count 10
efa tenant vrf create --name vrf1 --tenant Tenant1
efa tenant vrf create --name vrf2 --tenant Tenant2
efa tenant epg create --name ten1epg1 --tenant tenant1 --port BL-1[0/11] --switchport-mode trunk --ctag-range 1001 --l2-vni 1001:1001 --anycast-ip 1001:10.10.10.1/24 --vrf vrf1 –-l3-vni 1001
efa tenant epg create --name ten2epg1 --tenant tenant2 --port BL-1[0/21] --switchport-mode trunk --ctag-range 1101 --l2-vni 1101:1101 --anycast-ip 1101:10.10.11.1/24 --vrf vrf2 -–l3-vni 1002

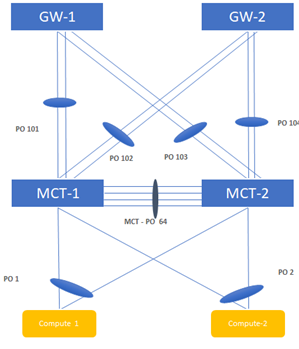

efa tenant create --name SharedTenant --port BL-1[0/1-8],BL-2[0/1-8] --type shared

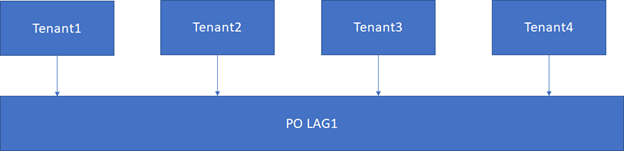

efa tenant po create --name po101 --tenant SharedTenant --speed 10Gbps --negotiation active -–port BL-1[0/1],BL-1[0/2]
efa tenant po create --name po102 --tenant SharedTenant --speed 10Gbps --negotiation active -–port BL-1[0/3],BL-1[0/4]
VRF1
efa tenant epg create –-name ten1epg2 –-tenant tenant1 --type l3-handover --po po101 –-switchport-mode trunk –-ctag-range 101 -–vrf vrf1 –-local-ipv4-address 11.1.1.1/30 –-local-ipv6-address 2001:11:1:1::1/126 -–remote-ipv4-address 11.1.1.2 -–remote-ipv6-address 2001:11:1:1::2 --remote-as 4220000001 –-bfd -–bfd-interval 100 –-bfd-min-rx 200 –-bfd-multiplier 10
efa tenant epg create -–name ten1epg3 -–tenant tenant1 --type l3-handover --po po102 –-switchport-mode trunk –-ctag-range 201 -–vrf vrf1 –-local-ipv4-address 12.1.1.1/30 –-local-ipv6-address 2001:12:1:1::1/126 –-remote-ipv4-address 12.1.1.2 –-remote-ipv6-address 2001:12:1:1::2 --remote-as 4220000001 -–bfd –-bfd-interval 100 –-bfd-min-rx 200 –-bfd-multiplier 10
VRF2
efa tenant epg create -–name ten2epg2 –-tenant tenant2 --type l3-handover --po po101 –-switchport-mode trunk –-ctag-range 102 –-vrf vrf2 –-local-ipv4-address 11.2.1.1/30 –-local-ipv6-address 2001:11:2:1::1/126 -–remote-ipv4-address 11.2.1.2 –-remote-ipv6-address 2001:11:1:1::2 --remote-as 4220000001 –-bfd -–bfd-interval 100 –-bfd-min-rx 200 –-bfd-multiplier 10
efa tenant epg create –-name ten2epg3 -–tenant tenant2 --type l3-handover --po po102 –-switchport-mode trunk –-ctag-range 202 –-vrf vrf2 -–local-ipv4-address 12.2.1.1/30 –-local-ipv6-address 2001:12:2:1::1/126 –-remote-ipv4-address 12.2.1.2 –-remote-ipv6-address 2001:12:2:1::2 --remote-as 4220000001 –-bfd –-bfd-interval 100 –-bfd-min-rx 200 –-bfd-multiplier 10
